熱熔點膠解決方案

返回列表 來源：發布日期： 2017.07.04

熱熔膠工藝

產品組裝中應用的熱熔點膠對工藝控制和精確度有較高的要求。

熱熔點膠應用于諸如顯示屏粘結和組件組裝等移動設備電子組裝中。使用熱熔膠(也稱為PUR，濕氣硬化反應型聚氨酯)的典型應用要求行寬在200-1000μm之間，并且具有較高的精確度和一致性。熱熔膠必須快速點膠，以確保在材料完全交聯前完成后續操作。

PUR材料向自動點膠應用提出了多項難題。材料具有相變特性，即在室溫條件下呈固態，但在~100°C的溫度下會熔化。點膠系統必須安全地熔化材料，并將其保持膠體狀態，防止在施膠閥頭內部發生硬化。

除了膠體溫度降至環境溫度時會快速硬化外，PUR材料還容易受潮。溫度靈敏性使材料具備了良好熱塑性和可重復加工性。但是一旦發生濕固化，聚合物鏈交聯和材料就會變得熱固、不可重復加工。

市場上常見的熱熔膠類型1、富樂-9650系列2、樂泰3542 35723、威爾邦 5200系列4、道康寧熱熔硅膠5、3M 2665。

SPSI為熱熔點膠中存在的問題提供了多套解決方案。SP77/SS-300設備+NS-5000/EFD/MARCO壓電閥+專用的膠筒加熱器。

手機屏幕點膠位置示意圖

熱熔膠解決方案

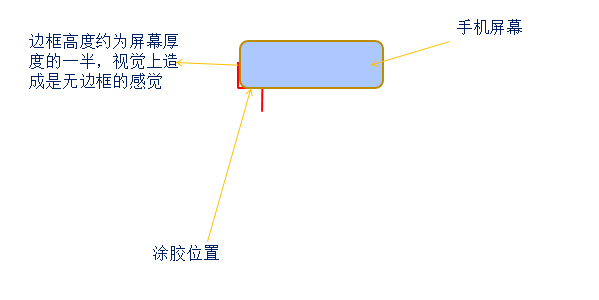

無邊框手機屏幕貼合位示意圖

熱熔膠解決方案

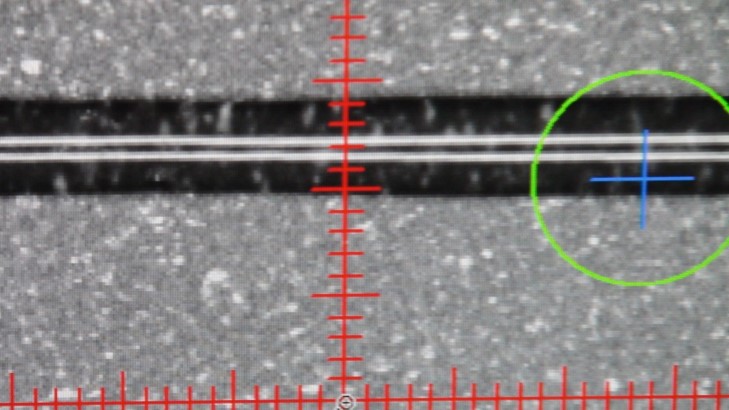

0.07mm噴嘴最小線寬0.3mm

項目	參數
噴嘴	0.07mm
撞針	3mm
針筒加熱溫度	105℃
流道加熱溫度	145℃
開閥氣壓	0.98mpa
供料氣壓	0.3mpa
開閥時間	3ms
關閥時間	3ms
預緊力	-10格（加2mm墊片）
行程	8格
點膠高度	2mm

熱熔膠解決方案

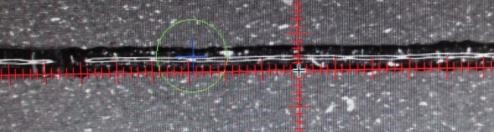

最小線寬0.3mm，穩定在0.4-0.5之間。

0.1mm Nozzle最小線寬0.4mm

項目	參數
噴嘴	0.1mm
撞針	3mm
針筒加熱溫度	120℃
流道加熱溫度	120℃
開閥氣壓	0.98mpa
供料氣壓	0.2mpa
開閥時間	3ms
關閥時間	3ms
預緊力	-50格（V-6000彈簧）
行程	20格
點膠高度	1mm
